1 概述

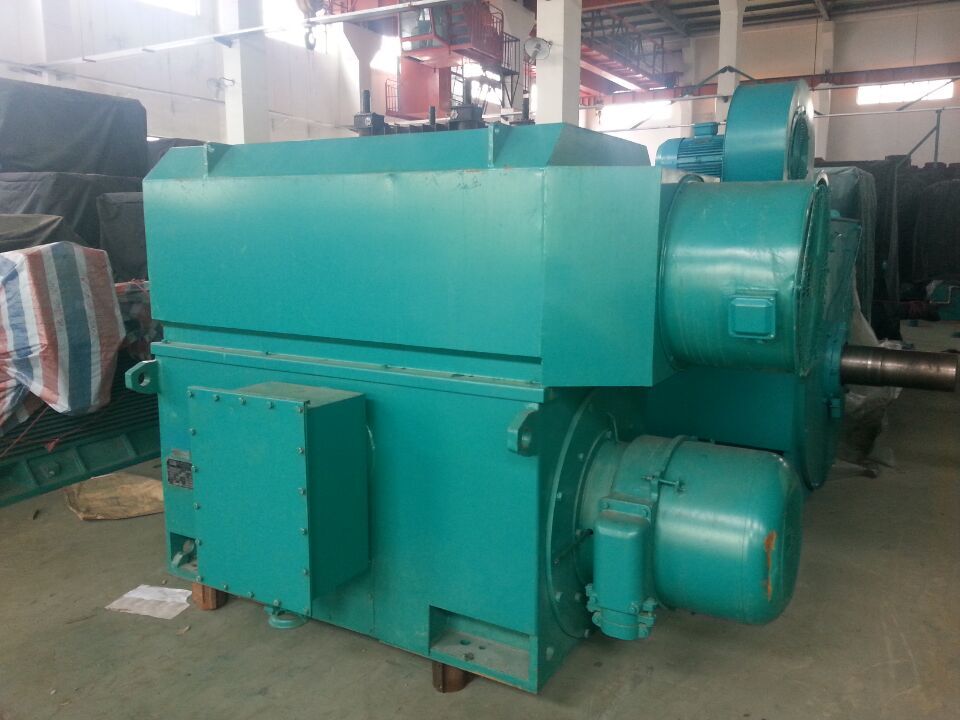

YRKK高压电机是我公司上世纪80年代通过技术引进后开发的新产品，具有30多年的生产制造历史。随着近几年电动机用绝缘材料性能的提高，低损耗硅钢片的应用，工艺水平的提升，设计的优化和改进，已经有条件降低电动机的各种损耗，从而使电动机容量增加，结合我公司60多年长期从事高压三相异步电动机系列设计制造的经验，重新按国家和行业需求最新优化设计，经过实验证明，新系列产品无论在技术性能和经济性能上都达到或接近世界先进水平。已大批量生产，远销欧、美、非洲、港澳等20多个国家和地区及全国各地，深受用户欢迎。
YRKK高压电机产品用料考究，制造精良，具有高效节能、噪声低、振动小、运行可靠、使用安装维修方便等优点。
YRKK高压电机的功率等级、电气性能和安装尺寸及公差均符合国家标准GB755《旋转电机定额和性能》国际电工委员会标准IEC34-1《旋转电机定额和性能》和机械行业标准等。
YRKK高压电机的外壳防护等级根据GB4942.1和IEC34-5《旋转电机外壳防护等级》的标准分别有IP23、IP44 、IP54、IP55和IP56等五种。IP23电动机可按用户要求制成IP44(管道通风) 或IPW24(气候防护型)。如果用户需要其它防护等级可另行供货。
YRKK高压电机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》的标准分别有IC01、IC611和IC81W等三种。如果用户需要其它冷却方法可另行供货。
YRKK高压电机的结构及安装形式为IMB3(卧式带底脚)，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。
YRKK高压电机按照转子类型、转子类型：绕线转子,防护等级:IP54
本样本内表中列出了以上各系列10kV级各种规格电动机的技术数据及外形安装尺寸，并可派生3kV、10.5kV或11kV级各种规格的电动机。
2 、使用范围
YRKK高压电机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机床、运输机械及其它机械设备，在矿山、机械、石化行业、发电厂等各种工矿企业中作原动机使用，用以驱动大转动惯量的鼓风机、磨煤机、轧钢机、卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术资料，签订技术协议，作为电机特殊设计的依据，以确保电机可靠运行。
电动机正常工作基本条件:
(1) 海拔不超过l000m;
(2) 最高环境空气温度不超过40℃;最低环境空气温度对采用滚动轴承的电动机为-15℃，对采用滑动轴承的电动机为5℃;对YKS、YRKS系列电动机为5℃ ;
(3) 对YKS、YRKS系列电动机，冷却入口处冷却水的温度不超过33℃，最低温度为5℃;
(4) 最湿月月平均最高相对湿度为90%同时该月月平均最低温度不高于25℃;
(5) 电源频率为50Hz±l%;
(6) 工作电压变化范围不大于额定电压±5%;
(7) 电动机定额为连续工作制S1。
3 、型号说明
电动机型号按GB4831的规定由产品代号、规格代号二部分依次排列组成。产品代号由电机系列代号表示，含义如下
Y——异步电动机
YR——绕线式异步电动机
YKS——带空-水冷却器异步电动机
YQF——气候防护式异步电动机
YKK——带空-空冷却器异步电动机
YRKS——带空-水冷却器绕线式异步电动机
YRQF——气候防护式绕线式三相异步电动机
YRKK——带空-空冷却器绕线式三相异步电动机
4 、结构说明
Y及YR为基本系列，防护等级为IP23，冷却方法为IC01,在此基础上可派生出各种不同防护等级及冷却方法的电机，如YKS(空—水冷却)、YQF(气候防护)、YKK(空—空冷却)、YRKS、YRQF、YRKK等系列电机。
YRKK高压电机采用国际上流行的箱式结构，机座和端盖均由钢板焊接制成，刚度好、重量轻。拆下防护罩(或冷却器)后可以观察和触及电机内部，便于电动机的安装、维修。定子采用外压装结构。定子绕组采用F 级绝缘材料和防晕材料，绕组端部固定采用特殊绑扎工艺、牢固可靠，整个定子采用真空压力浸渍F级无溶剂漆(VPI)处理。由此，电动机具有优良可靠的绝缘性能和防潮、抗冲击能力。
YRKK高压电机笼转子大部分采用铸铝转子，无铜条转子断条现象，运行可靠;鼠笼铜条转子采用先进可靠焊接工艺，并经槽内紧固处理。绕线转子采用F级绝缘材料，进行真空压力浸渍F级无溶剂漆(VPI)处理。
轴承有滚动轴承和滑动轴承两种型式，依电机功率大小及转速而定，其基本型式的防护等级为IP44。如电机具有较高的防护等级时，轴承的防护等级也随之提高。
采用滚动轴承结构的电机均有不停机加油和排油装置，并可用专用加油工具进行不停机加排油。
主出线盒为密封结构，防护等级为IP54。一般装于电机右侧(从轴伸端看)，根据用户需要也能装于左侧。出线盒的进线孔可朝上、下、左、右四周转换。盒内有单独的接地端子。
5、 异步电动机的起动(Y、YKS、YQF、YKK系列)
异步电动机的转子采用了先进的计算技术来计算鼠笼转子的起动温升和应力，以防电动机因起动负载过重而导致电机早期损坏。建议用户核查：
(1)被驱动机械设备转动部分的转动惯量(折算到电动机转速后)应不超过技术数据表中(负载J)项的数值;
(2)用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85%;
(3)被传动机械的阻力矩特性为水泵、风机类阻力矩特性。
在上述条件下，电动机允许在实际冷状态下连续起动两次，电动机在两次起动之间为自然停车;或者在电动机热状态下起动一次。超出以上限制的再次起动电动机应在停车1小时以后。
如果需要电动机传动的机械转动部分的转动惯量超过技术数据表中的(负载J)数值,或要求频繁起动电动机，或有可能带重负载起动的电动机，务必请事先和我公司联系协商，以便特殊设计，确保电动机的可靠起动。
6、 订货须知
请在订货时注明以下内容：
(1) 电机型号：YRKK500-4
(2) 额定频率：50Hz
(3) 额定功率：1000kW
(4) 额定电压：6kV
(5) 极 数：4极
(6) 防护等级：IP54
(7) 冷却方法：IC01
(8) 安装型式：IMB3
(9) 旋转方向：顺时针方向(面对电动机轴伸端看)
(10) 出线盒位置：电动机右侧(面对电动机轴伸端看)
7 、注意事项
(1) 核查被驱动机械设备转动惯量(折算到电动机的转速后)，请查阅前述第5条：鼠笼型电动机的起动;
(2) 如工作条件有变化或其它特殊要求，需另签订技术协议方可签订货合同;
(3) 样本内表中所列的技术性能数据均为保证值，供设计选用和定货时参考;
(4) 随着技术的进步和有关国内外标准的修改，样本内技术数据及尺寸有所变动，不另行通知，订货后请向我公司索取正式外形图。
